前面我們講到了焊錫膏在焊接后有可能出現(xiàn)錫須生長(zhǎng)的情況。晶須為導(dǎo)電金屬絲，自發(fā)地生長(zhǎng)在電子或電子產(chǎn)品的焊盤(pán)上。比如：電子器件端子，金屬屏蔽殼等。特別容易生產(chǎn)晶須的金屬主要包括錫、鎘、鋅等，最具代表性的也就是錫須了，小鵬汽車(chē)就曾因?yàn)槟孀兤鳟a(chǎn)生錫須容易造成短路而召回了一萬(wàn)多輛汽車(chē)。今兒 錫膏廠家了解下錫須的原由以及處理方法：

一、錫須的性質(zhì)及原由

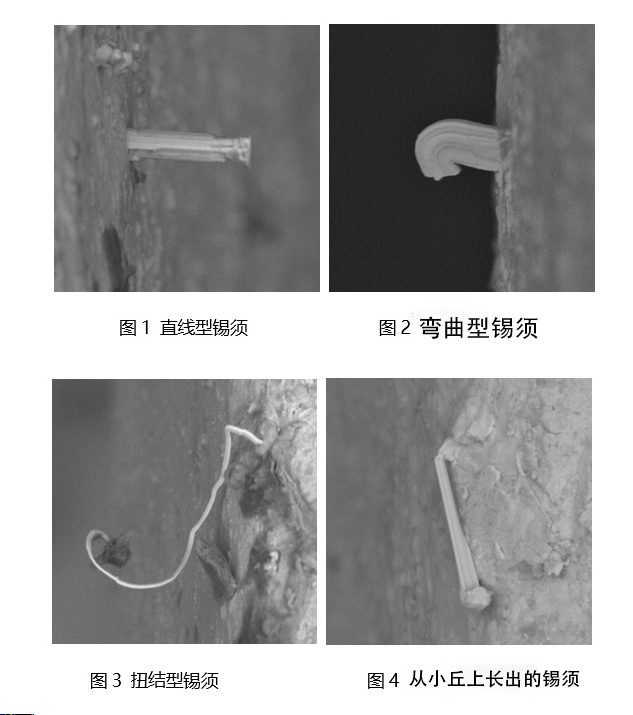

錫須是某種純錫或者高錫含量物體上自發(fā)而形成的表面缺陷，錫須的產(chǎn)生的原因，現(xiàn)如今行業(yè)內(nèi)對(duì)其原理尚未定論，但普遍認(rèn)為意味著內(nèi)層錫的應(yīng)力所導(dǎo)致的。最普遍的研究認(rèn)為，錫須的生長(zhǎng)是由純錫電鍍層上就開(kāi)始了，如果一旦生長(zhǎng)過(guò)程逐漸開(kāi)始，錫須就從“下部”逐漸開(kāi)始生長(zhǎng)，同時(shí)材料的供給是由一個(gè)較大的區(qū)域中進(jìn)行錫原子擴(kuò)散供給的，所以我們?cè)阱a須的根部是不存在的層厚的減少，生長(zhǎng)的方向有的時(shí)候可能會(huì)一下子發(fā)生了變化，因此造成錫須的彎曲。

二、錫須的危害

1、殘屑污染

考慮到機(jī)械沖擊或震動(dòng)都會(huì)產(chǎn)生錫須從鍍層表面脫落，生成殘屑。如果一旦這些殘屑導(dǎo)電物質(zhì)顆粒任意運(yùn)功，可能會(huì)干擾敏感的人光信號(hào)或微機(jī)電系統(tǒng)系統(tǒng)運(yùn)行，除此之外殘屑也有可能會(huì)產(chǎn)生短路。

2、短暫性短路

當(dāng)錫須組合而成的短路電流已經(jīng)超過(guò)其所能夠承受電流（大部分30mA）時(shí)，錫須將被熔斷，產(chǎn)生間歇的短路脈沖，這樣的情況下大部分較難查出來(lái)。

3、永久性短路

當(dāng)錫須生長(zhǎng)到一定程度長(zhǎng)度后，可以讓兩個(gè)不同導(dǎo)體短路。低電壓、高阻抗電路的電流不足以熔斷開(kāi)錫須，產(chǎn)生永久性的短路。當(dāng)錫須直徑較大時(shí)，可以傳輸較高的電流。

4、真空中的金屬蒸汽電弧

在真空（或氣壓較低）前提下，倘若錫須傳送電流相對(duì)較大（幾個(gè)安培）或電壓相對(duì)較大（大約18伏），錫須將會(huì)蒸發(fā)變成離子并能傳送幾百安培的電流，電流電弧的維持依靠鍍層表面的錫，直到耗完或電流終止為止。這樣的事情很容易出現(xiàn)在保險(xiǎn)管等器件內(nèi)或線路斷開(kāi)時(shí)，曾經(jīng)有一商業(yè)衛(wèi)星造成該類(lèi)情況，引發(fā)衛(wèi)星偏離軌道。

三、錫須的預(yù)防和抑制具體措施

考慮到錫須的出現(xiàn)需要很長(zhǎng)時(shí)間，出現(xiàn)后可能會(huì)造成嚴(yán)重的危害，需要從預(yù)防和抑制錫須生長(zhǎng)開(kāi)始，才能解決錫須問(wèn)題。到目前為止普遍有效的方法還不是很明確，不過(guò)一般都是盡量避免焊錫鍍層內(nèi)部產(chǎn)生壓應(yīng)力。
